カードリーダーの分解 BUFFALO MCR-A27/U2

2017年 06月 03日
カメラの記録媒体の読み取り機器としてカードリーダーを使われる方は多いでしょう。 私は、BUFFALO製の MCR-A27/U2 (USB) というカードリーダーを10年近く使用しています。


コンパクトフラッシュやSDカードなど5種のスロットがあり、実際にはそれ以上の種類の記録媒体に対応する様です。 このカードリーダーの筐体はネジを使用せず、プラスチックの爪でパックされているだけです。 下図の4ヵ所の爪を外すと筐体を開く事が出来ますが、爪を痛めず分解するにはコツと用心が必要です。


上図は、筐体上面で鏡面装飾のある側ですが、私はUSBコネクターの左右の爪から外して開けました。 結果として爪の一つが割れましたが、筐体を元通りパックするには問題はありません。 爪の位置と向きを参考にして、薄いプラ板等を刺し入れて爪組を外しながら開くと、無傷で開けられるかも知れません。


プラスチック筐体でパックされた内部の基盤は、下の様なものです。(内部の基盤を底面に納めた状態です)



カードリーダーを分解した理由は、ロックタブが少し削れて消去が不安定になったSDカードを、不便なく使用するためでした。 ロックタブの無いカードは、普通はカメラ側で使用不能です。 しかし、カメラでは使用可能なのに、このリーダーでは消去(書き込み)が不安定なカードが有ります。 リーダーに刺して消去不能と表示されると、何度か刺し直して消去可能にして使用していました。 それが不便で、今回の分解と改造を試みたのです。

SDカードのスロットには書き込み禁止タブ(ロックタブ)に対応するロックスイッチ(LOCK SW)があります。 下図は、分解したリーダーのSDスロット部で、ロックスイッチの位置を予測して白色で書き込んでいます。


このスイッチ接点は上図の青円の2枚の端子に繋がり、基盤配線にハンダ付けされていました。 ロックスイッチの動作は以下です。
  アンロックのSDカード挿入 → ON
  ロックされたSDカード挿入 → OFF

従って、このロックスイッチを常時ONとすれば、タブの削れたSDカードでも安定して消去可能となります。 改造は簡単で、上図の青円の端子をハンダで短絡しました。 問題のSDカードやタブをLOCK側にしたカードで試すと、消去/書き込みが可能となる事が確認出来ました。 ところが、予想外の落とし穴が...

このリーダーはマルチタイプで、1つのスロットが使用されている時は、他のスロットが認識されないのです。 上記の改造ではSDスロットが常に使用中と判断される様で、コンパクトフラッシュを読む事が出来なくなりました。 私はコンパクトフラッシュも使うので、改造を諦めて短絡を外し、カードリーダーを元に戻しました。

リーダーの機構やドライバーにも関係しますが、マルチタイプリーダーでも、他の種類の媒体の読み取りが不要なら、ロックスイッチ端子の短絡改造は有効と思われます。 世の中には多種のカードリーダーが有りますが、似た様な物が多いはずで、分解や改造の参考にしてください。



[PR]
by Ataron | 2017-06-03 16:56 | 撮影機材/技術 | Comments(0)

TASCAM TX-2 のマイクノイズテスト

2017年 05月 07日
G8の内蔵マイクによる動画録音のノイズに関して調べて来ましたが、比較的安価な外部マイクや、マイク用のヘッドアンプの追加では、内蔵マイクに劣る結果になりました。

ここに至り、信頼するに足るSN比を持つECMマイクをテストするしか、実相を確かめることが出来ないと判断しました。 むろん将来の使用を考えた上の話で、「TASCAM TX-2」という製品を入手しました。 これは、デジタルカメラ用に設計されたステレオ仕様の外部マイクです。


以下のリンクは、この製品に関するメーカーサイトです。
公開されている特性は以下です。


SN比 74dB は、おそらく信頼できる値でしょう。 マイクユニットは、同ブランドの「リニアPCMレコーダーDR-40(SN比92dB以上)」と同等と言われています。 PCMレコーダーの驚異的なSN比をどの様にして得ているのかは、一般には公開されていません。 もしSN比の優れた録音のみが目的ならPCMレコーダーを導入しますが、今はアナログ的なアプローチでG8の録音機能を調べたい事や、大きさや取り回しを考えて、こちらを選択しました。


入手後に、早速G8に繋ぎ、今までと同様の方法でテストをしました。


◎PCの音響アプリで基準音と無音部を繰り返すデータを作成し再生させる。
◎DA変換器(USBデジタルオーディオプロセッサ)からLINE-OUTを引き出す。
◎生活機器や雑音の少ない静かな部屋にPAアンプを置き、DA変換器の出力を繋ぎ込む。
◎PAアンプから1m程度の位置で、カメラや外部マイクで録音。
◎最終的なPAアンプの出力は、カメラ録音ゲイン0dBの設定で、クリップ限度(赤表示の出る直前)に納まる様に調整。

◎録画の音声を音響アプリに取り込み、基準音のレベルが揃う様に増幅し、各録音の感度を揃える。
◎その場合のノイズ部を比較。 但し、ノイズが判り易い様に+20dBの増幅を加える。

以上の操作で、幾つかの設定での録音のノイズを比較した結果が下図です。


各サンプルの横幅(時間)は10sec程度です。 縦幅は各種増幅操作をしているので、絶対値での表記が困難です。

G8の内蔵マイクは、音声入力がある程度以下となるとなだらかにゲインが減り、ノイズゲートの動作をしています。 従って、左端の最も大きな縦幅が内蔵マイク本来の無音時ノイズレベルと考えられます。

2種の外部マイクに関しては、それぞれ3つの設定で録音しています。

Tascam TM-X2 の最初の設定は、G8の録音ゲイン設定を+6dBとした場合です。 この設定で内蔵マイクと同程度の感度になりました。(TM-X2の設定は常に、出力H、ローカットOFF) 外部マイクにはノイズゲートが働きませんから、ユニット自体の特性は内蔵マイクと同じかそれ以上と判ります。 TM-X2は低域カット無しでこのレベルですから、かなり良いSN比だと言えます。

TM-X2 の2つ目は、G8の録音ゲイン0dBの設定で、録音レベルはクリップ限度より少し低くなります。 結果は、先とノイズ特性は変わらずです。

TM-X2 の3つ目は、間にマイクアンプを入れた場合で、少しクリップ限度を超える録音レベルになりました。 録音された波形を見ると実際はクリップしておらず、G8のメーターは余裕を採っている印象があります。 TM-X2は内部にパスパワーで働くヘッドアンプが内蔵されていて、マイクアンプを入れるのは逆効果という結果です。

右の3つは、安価なAndore(ピンマイク)を TM-X2と同じ条件でテストしています。
G8の録音ゲイン設定+6dBが少し良い様ですが、やはりECMマイクユニットの特性の差が出た様です。


今回のテストで、TM-X2のユニットの素性が悪くなさそうだと言う事は垣間見えました。 しかし、内蔵マイク録音と、このTM-X2を使った録音は、ノイズは大きく変わらないという結果です。(ノイズの音質は異なりますが) バックグラウンドノイズを問題にした場合、おそらくどんなECMマイクを選んでも、決定的には変わらないのではないかと思えて来ました。

誤解の無い様に書いておきますが、音質は別の問題です。 G8やG3の内蔵マイクは、おそらくハンドリングや機械的な雑音を抑制する目的で、デフォルトで低域を大幅にカットしています。 外部マイクは基本的に低域の特性をフラットに持たせている(メーカー/機種により味付けが異なる)ので、録音音質は大きく変わります。 投資が無駄という事は全くありません。

ノイズを減らすのに単にマイクを変えれば良いという考えは間違っているのでしょう。 録音時に音源に近付き大きく取り込み、下手なAGCに頼らない、環境雑音を減らすなど、テクニックの駆使が必要です。 外部マイクは、そういった事が可能になる事を前提に導入すべきで、本気でノイズを減らしたいなら、カメラシュー取り付けに拘ると足枷になると思います。

また、このテストは、静的なノイズ特性を比較しただけで、ダイナミックレンジを見ていません。 オンマイクにした大きな音圧でも歪まず録る事が出来るマイクは、ノイズを可聴域以下に追い出せます。 そういう録り方が可能な場合、静的なノイズ性能が劣ったマイクの方が、録音結果は高SNとなる場合が出て来ます。 マイクの評価は単純ではないと言えます。 今後、実際にTM-X2 を使って、その音を確かめたいと思っています。



[PR]
by Ataron | 2017-05-07 00:21 | 撮影機材/技術 | Comments(0)

Panasonic G8 の動画録音:ライン入力は高音質

2017年 04月 13日
価格.Comのカメラ板を覗いていると、G8の動画の音質が悪いと言う意見があります。 GH5は当然ですが、G8でも動画撮影に重きを置くユーザーは少なくなく、動画と一緒に録音される音質も大事な要素になってます。

しかしG8発売当初は、ボディ内手ブレ補正の動作音が従来の機種になく目立ち、これは早々にファームアップで改善されています。 この当初の悪印象が思い込みとなった意見が見られます。 しかし録音のバックグラウンドノイズは、実際に悪いとすれば何を改善すべきなのか、ちゃんと調べないと改善は無理です。

余談ながら、この種のノイズを「ホワイトノイズ」と言う風潮があり、違和感を覚えます。 ホワイトノイズはノイズの種類を示す言葉で、バックグラウンドノイズは必ずしもホワイトノイズではないので。「動物園は色んな動物の写真を撮った」と普通に言えば良いのに「色んな哺乳類の写真を撮った」と言っている様に聞こえます。



今回はライン録音のテストをした事で、G8の録音時のノイズや音質の問題が少し見えて来ました。 以下は録音結果を纏めた動画です。


これは「G3 内蔵マイクによる録音」「G8 内蔵マイクによる録音」「G8 ライン録音(アッテネーター経由)」の3種類の録音を比較しています。 各動画撮影の条件は、

◎手ブレ補正の無いレンズ使用、全ての手ブレ補正OFF、AF動作OFF、の設定。 ステレオの20cmクラスのスピーカーから1m程度の距離に三脚固定。 PCからテスト音源を再生して内蔵マイクのテストをしています。
◎室内の蛍光燈、空調、冷蔵庫、などを停止して、外部雑音を極力抑えた動画撮影。
◎マイク録音の感度設定は、G3 レベル3(レベル1~4)G8 0dB(-12dB~+6dB)に設定。(この設定で、若干G3が感度が低い)
◎CDの送出し音量はMaxで、スピーカー音量をG8の録音メーターで「ピークが赤マークの手前に納まる」音量にアンプ側で設定。(私が日常で聴くより少し大人しいレベルです)
◎G3 レベル3では感度が少し低くメーターはアンダー目になりましたが、問題のない範囲です。
◎G8のライン録音はアッテネーターの減衰量を既に調節していたので、G8の感度設定は 0dBのままで「ピークが赤マークの手前に納まる」状態となっています。

G3内蔵マイク、G8内蔵マイク、G8ライン録りの感度差は、テストトーンのレベルが同様になる様、録音したデータを最終的に調節して比較しています。

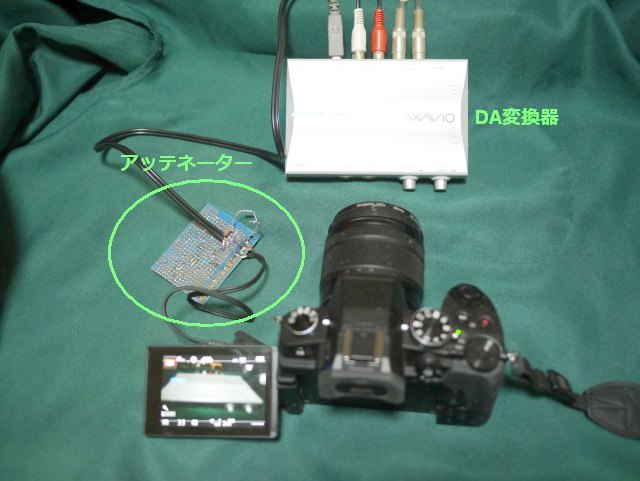

以下はテストの信号の流れの様子で、緑はマイク録音、青はライン録音です。


「DA変換器」は、PCで音楽を聴くための「USBデジタルオーディオプロセッサ」というONKYO製中級品です。「減衰器」はアッテネーターのことで、これは即席でバラック配線で組んでいます。

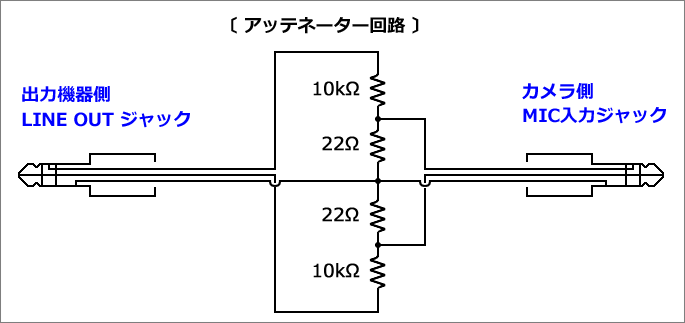

アッテネーターは、抵抗値はDA変換器の出力インピーダンス10KΩ、カメラ入力側は数KΩと予想し、減衰比1/250(-50dB程度)にしています。 これでCD再生のMax出力に対し、G8側は録音ゲイン 0dB 設定で、メーターが最適(赤が出る寸前)となりました。(デジタル録音は、もう少し低レベルに抑えるのが一般的かも知れません) 下図はアッテネータの回路図です。(出力機器側は実際はピンジャックで製作)





最初の動画データで、テストトーンの後に4secずつの無音部があり、ボリュームを上げないと聞きにくいですが、録音時のバックグラウンドノイズを比較したポイントです。 各動画のこの最初の範囲を音声アプリに取り込んで調べたのが以下です。

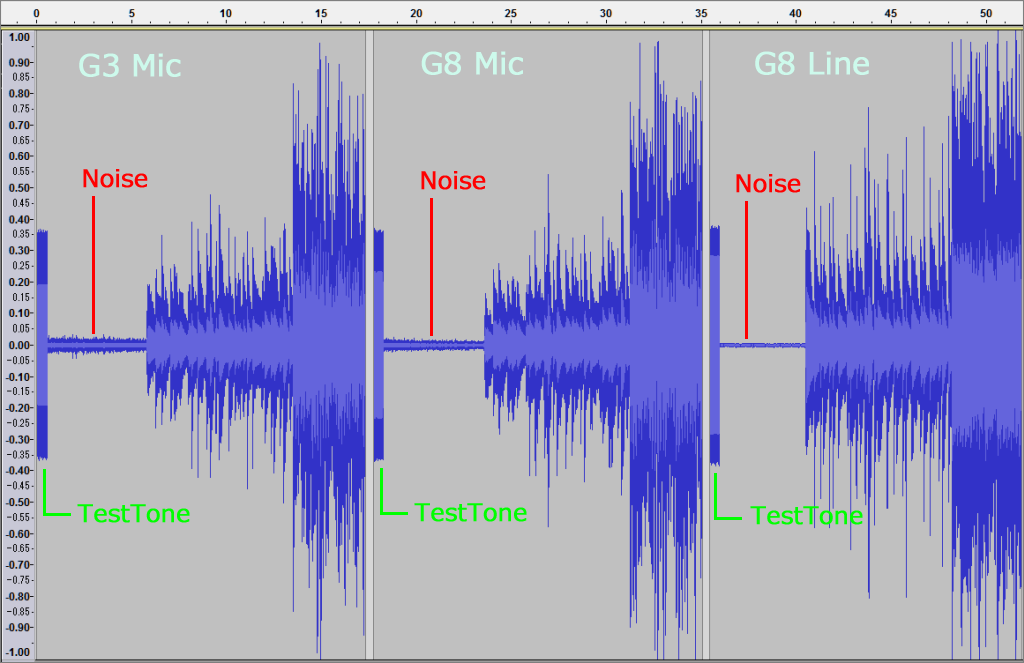

頭のテストトーンの高さが同じになる様に、各データのレベルを調整しています。 左側の「G3 Mic」と「G8 Mic」を比べると、G3の方がノイズは少し多く、昔からGシリーズはこの程度のノイズ性能だったのが判ります。 少なくともファームアップ対策後では、G8が「ボディ手ブレ補正の搭載で非常にノイジー」なのではなく、「G7ならそれが無いから良い」と言うのはおそらく勘違いで、測定してみれば判るはずです。

右側のライン録音は、明らかにノイズレベルが違います。 最初の動画を聴くと、ライン録りは音のボリュームも大きく(低音域が豊富なためでしょうか)、聴感上のダイナミックレンジはとても良好に感じます。

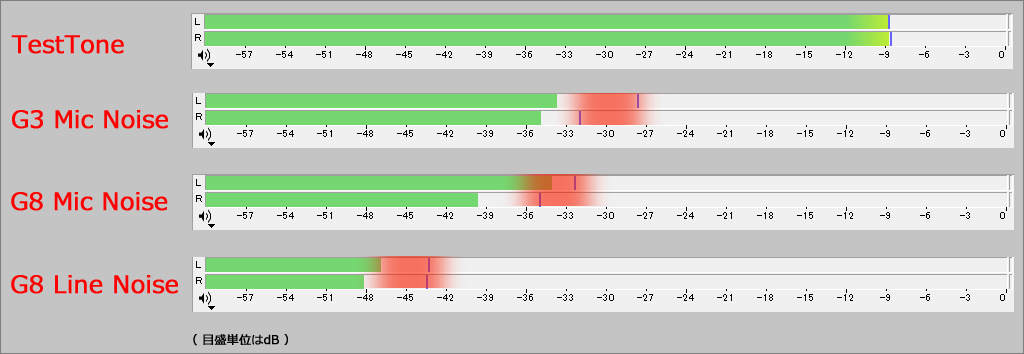

下図はノイズ部のレベルをこのアプリのdBメーターで調べたものです。 注意願いたいのは、先の波形観測の図から判る様に、テストトーンはいわゆる「0dB」よりかなり小さいレベルです。 下図は、バックグラウンドノイズの程度を比較するために、テストトーンが「-9dB」になるまで増幅して各録音レベルを揃えたものです。 従って表示は「相対的」で「目盛り値=SN比」でありません。(SN比はもっと良い値のはずです)


G3とG8のマイク録音時ノイズはG8が僅か少ないが、五十歩百歩です。 これはラジカセのレベル以下で、気にしだすと気になるレベル、問題になるのは否めません。 一方ライン録りは、予想以上の結果です。 オーディオマニアには未だ足りないでしょうが、普通の動画の音としては十分です。 ノイズ特性だけでなく、音質としても音楽を普通に楽しむレベルを満たしていると思います。

マイク録音の方は、以前のテストでも当惑した低音域の大幅なカット、高域部のみが目立つ音、と言った癖が明らかです。 これは、G3もG8も同じ、音質は昔のラジカセの内蔵ECMマイクの録音と良く似ています。 ECMの高品位なマイクを用意して外部マイクとして使用した場合、この音質の癖は改善されると思われます。 ECMの高品位マイクは、高域側の感度を落として、感度の低い低音域に近付けて周波数特性を平坦化するので、一般に感度が低い様です。 このため、バックグラウンドノイズに関しては、はたして改善されるかは疑問です。 このノイズの改善には、それが良くない原因について、もう少し考察が必要と感じます。

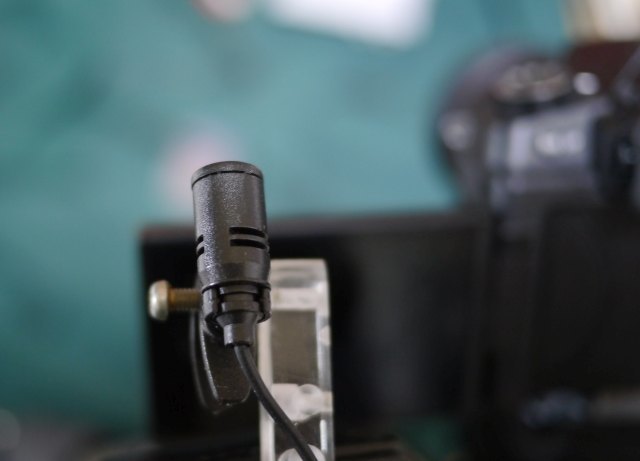

安価なワイヤレスユニット用のピンマイクがあったので、これを外部マイクとしてテストしました。


予想はしていたのですが、この外部マイクのノイズ特性は内蔵より悪い結果でした。 G8の手ブレ補正をOFFとした場合(おそらくONでも動作が穏やかな場合)、その機構の振動はノイズと殆ど関係無いと言うことは、よりはっきりしました。 G8の内蔵マイクはノイズの特性が芳しくないとは言え、G3やこの安価なピンマイクより良いのです。 もしボディ内手ブレ補正機構がG8のノイズの主要原因なら、G3やピンマイクはもっと良い値を示すはずですから。

では、これらのマイク録音の全てで、ノイズ特性が芳しくないのは何故か?

ライン録音の好結果で判った事は、「内蔵マイク」もしくは、そのレベルをラインレベルに持ち上げる「ヘッドアンプ」の周辺がバックグラウンドノイズの殆どを発生させているという事です。

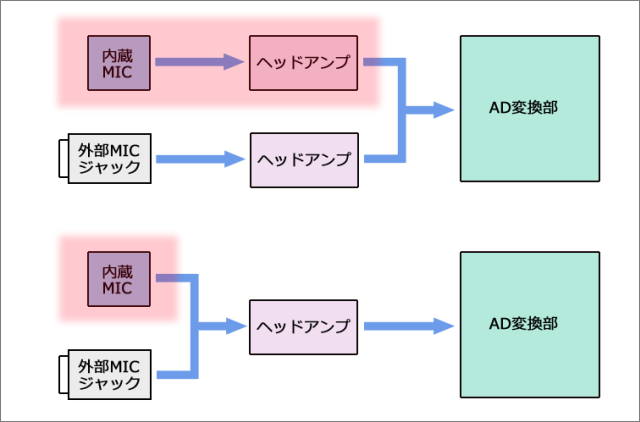

上図は、マイク周辺の回路構成を推測した模式図で、上側は内蔵マイクと外部マイクに別個にヘッドアンプがある場合、下側はヘッドアンプが共用で、ジャックで切り替えている場合です。 たぶん私は下側の構成ではないかと思いますが、これはG8を分解しないと判りません。

赤い部分がノイズの発生し易いと考えられる場所ですが、上側で内蔵/外部でヘッドアンプの特性が著しく異なるとは考えにくく、また下側の場合は同じヘッドアンプです。 これは上下のいずれの構成でも、マイクユニット側が怪しいと考えるのが普通です。

ここで思い当たるのは、電気的に感度の高いマイクユニットに、カメラの回路のデジタルノイズが影響しているのではないかと言う事です。 PCとオーディオ回路を連携させて使用すると、PCの電源回路の影響下にある回路は、ことごとくノイズに侵されるのに気付きます。 PCからオーディオ信号の受け渡しは、上手くやれば優れた性能になりますが、下手をするとノイズまみれです。 デジタルカメラの内蔵マイクは、その意味でラジカセより厳しい環境です。

マイクユニット自体のノイズ特性ではなく、マイクユニットをデジタル回路と切り離さず使用しているので、ノイズ特性が悪いのではないかと、私は疑い始めました。 ライン録音の場合、ラインレベルの強い信号とアッテネーターが壁になって免れたという推測です。

 ①内蔵マイクユニット自体のノイズ性能が悪い
 ➁カメラのデジタルノイズがマイクユニットや周辺回路に影響している

Panaのマニュアル上の「外部マイクで上質の録音が可能」の説明通りなら、単に①が原因という事になります。
もし➁が原因なら、カメラからのパスパワーで動作する外部マイクは、ノイズ性能が改善しない場合が出て来ます。(低域の音質などは良くなり得ても)

実際に外部マイクで良い結果が出せれば、①か➁かは判って来るでしょう。 ECMマイクをカメラからのノイズに影響されない様にするには、外部にマイクのヘッドアンプを用意するのが確実と思います。 これは、後日に実際に試してみたいと思っています。
